NWJ111弹性体 ( SBS) 改性沥青防水卷材

本产品是以SBS热塑性弹性体改性沥青为浸渍和涂盖材料，以聚酯毡、玻纤毡、玻纤增强聚酯毡为胎基，以细砂、矿物粒 料、聚乙烯膜为隔离材料，采用先进工艺精制而成的可以卷曲的片状防水材料。

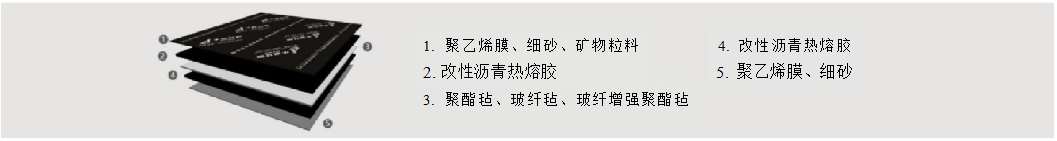

产品结构

产品分类



按胎基分为聚酯毡 ( PY) 、 玻纤毡（G） 和玻纤增强聚酯毡（ PYG）。

按上表面隔离材料分为聚乙烯膜（ PE） 、 细砂（ S） 、 矿物粒料（ M） 。下表面隔离材料分为聚乙烯膜（PE） 、 细 砂（ S）。 按材料性能分为I 型和Ⅱ 型 。

规格尺寸



卷材公称宽度为1000mm。

聚酯毡卷材公称厚度为3mm、4mm 、5mm。

玻纤毡卷材公称厚度为3mm 、4mm。

玻纤增强聚酯毡卷材公称厚度为5mm。

每卷卷材公称面积为7.5m² 、10m² 、15m²。

代号标记



产品按名称、型号、胎基、上表面材料、下表面材料、厚度、面积、本标准编号顺序标记。

示例：10m² 面积、3.0mm厚上表面为矿物粒料、下表面为聚乙烯膜聚酯毡I型弹性体改性沥青防水卷材标记为：

SBS I PY M PE 310 GB  18242-2008

产品特点



聚 酯 毡SBS卷材特点：



• 抗拉强度高，延伸率大，对基层收缩变形和开裂的适应能力强；
• 优良的耐高低温性能，尤其适用于较低气温环境的建筑防水；
• 耐破、耐撕裂、耐疲劳、耐腐蚀、耐候性优异；
• 热熔法施工，一年四季均可，且接缝可靠耐久。





• 抗拉强度高、耐撕裂性能好；
• 可采用机械方式施工，避免热熔，安全环保；
• 产品具有更好的尺寸稳定性。



玻纤毡SBS卷 材 特 点 ：



• 具有耐腐蚀、耐霉变、耐候性及尺寸稳定性好的优点；
• 施工性能好，热熔法施工。

施工工法



采用热熔法施工：利用加热工具将卷材底层加热熔化后，进行卷材与基层或卷材与卷材粘结的施工方法。

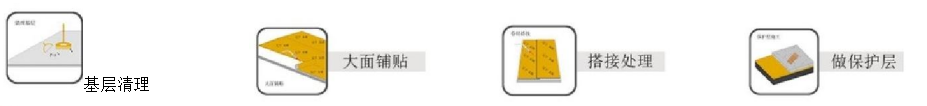

• 施工工艺流程图
•

基层清理

应用领域



适用于工业与民用建筑的屋面和地下防水、防渗工程；

适用于游泳池、消防水池等构筑物防水工程；

适用于地铁、隧道、混凝土铺筑路面、桥面、污水处理场、垃圾掩埋场等市政工程防水、防渗工程；

适用于水渠、水池等水利设施防水工程；

不同胎基、表面卷材的适用范围：

聚酯毡卷材，适用于防水等级为I 、IⅡ级的屋面、地下工程；

玻纤毡卷材适用于多层防水中的底层防水；

玻纤增强聚酯毡卷材可用于机械固定单层防水，但需通过抗风荷载试验；

外露使用采用上表面隔离材料为不透明的矿物粒料的防水卷材；

地下工程防水宜采用表面材料为细砂的防水卷材。

包装贮运



• 包   装：使用专用包装膜塑封包装。
• 贮    存：不同类型、规格的产品应分别存放、不应混杂。避免日晒雨淋，注意通风。贮存温度不应高于50℃，立放贮存只能单层，运输过程中立放不超过两层。在正常贮存、运输条件下，贮存期自生产日起为一年。
• 运输：运输时防止倾斜或横压，必要时加盖苫布。

性能指标

执行标准：GB18242-2008《弹性体改性沥青防水卷材》



序号	项 目		工		II
			PY	G	PY	G	PYG
1	可溶物含量 /g/m²≥	3mm	2100				一
		4mm	2900				一
		5mm	3500
		试验现象	一	胎基不燃	—	胎基不燃	一
2	耐热性	℃	90		105
		≤mm	2
		试验现象	无流淌、滴落
3	低温柔性/℃		-20                           -25
			无裂缝
4	不透水性/(30min)		0.3MPa	0.2MPa	0.3MPa
5	拉力	最大峰拉力（N/50mm）  ≥	500	350	800	500	900
		次高峰拉力（N/50mm）   ≥	一	—	一	—	800
		试验现象	拉伸过程中，试件中部无沥青涂盖层开裂或与胎基分离现象
6	延伸率	最大峰时延伸率/%  ≥	30	—	40	—	一
		第二峰时延伸率/%   ≥	一		一		15
7	浸水后质量增加 /%       ≤	PE、S	1.0
		M	2.0
8	热老化	拉力保持率/%        ≥	90
		延伸率保持率/%      ≥	80
		低温柔性/℃	-15		-20
			无裂缝
		尺寸变化率/%       ≤	0.7	一	0.7	一	0.3
		质量损失/%         ≤	1.0
9	渗油性	张数               ≤	2
10	接缝剥离强度/(N/mm)                 ≥		1.5
11	钉杆撕裂强度a/N                      ≥		一				300
12	矿物粒料粘附性b/g          ≤		2.0
13	卷材下表面沥青涂盖层厚度/mm         ≥		1.0
14	人工气候加速老化	外观	无滑动、流淌、滴落
		拉力保持率/%        ≥	80
		低温柔性/℃	-15                            -20
			无裂缝
a仅适用于单层机械固定施工方式卷材。 b仅适用于矿物粒料表面的卷材。
