NWJ112塑性体 ( APP) 改性沥青防水卷材

本产品是以无规聚丙烯 ( APP)  或聚烯烃类聚合物 ( APA0 、APO) 塑性体改性沥青为浸涂材料，以优质聚酯毡、玻纤毡、玻纤 增强聚酯毡为胎基，以细砂、矿物粒料、聚乙烯膜等为覆面材料，采用先进工艺精制而成的可以卷曲的高级片状防水材料。

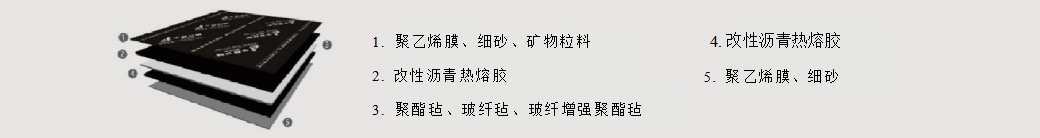

产品结构





1.  聚乙烯膜、细砂、矿物粒料 2. 改性沥青热熔胶 3.  聚酯毡、玻纤毡、玻纤增强聚酯毡

4. 改性沥青热熔胶 5.  聚乙烯膜、细砂







产品分类



按胎基分为聚酯毡 ( PY) 、 玻纤毡（G）和玻纤增强聚酯毡（PYG）。

按上表面隔离材料分为聚乙烯膜（ PE） 、 细 砂（ S） 、 矿物粒料（ M） 。下表面隔离材料分为聚乙烯膜（ PE） 、 细 砂（S）。 按材料性能分为I 型和Ⅱ 型 。

注：细砂为粒径不超过0.6mm的矿物颗粒。

规格尺寸



卷材公称宽度为1000mm。

聚酯毡卷材公称厚度为3mm 、4mm 、5mm。

玻纤毡卷材公称厚度为3mm、4mm。

玻纤增强聚酯毡卷材公称厚度为5mm。

每卷卷材公称面积为7.5m² 、10m² 、15m²。

代号标记



产品按名称、型号、胎基、上表面材料、下表面材料、厚度、面积、本标准编号顺序标记。

示例：10m² 面积、3.0mm厚上表面为矿物粒料、下表面为聚乙烯膜聚酯毡I型塑性体改性沥青防水卷材标记为：

APP I PY M PE 310 GB 18243-2008

产品特点





聚酯毡卷材特点：



• 优良的耐高温性能，尤其适用于较高气温环境的建筑防水；
• 耐破、耐撕裂、耐疲劳、耐腐蚀、耐候性优异；
• 热熔法施工，一年四季均可，且接缝可靠耐久。



04







NWJ112塑性体 ( APP)  改性沥青防水卷材



玻 纤 毡 卷 材 特 点 ：



• 具有耐腐蚀、耐霉变、耐候性及尺寸稳定性好的优点；
• 施工性能好，热熔法施工。



玻纤增强聚酯毡卷材特点：



• 抗拉强度高、耐撕裂性能好；
• 可采用机械方式施工，避免热熔，安全环保；
• 产品具有更好的尺寸稳定性。







采用热熔法施工：利用加热工具将卷材底层加热熔化后，进行卷材与基层或卷材间粘结的施工方法。

• 施工工艺流程图





做保护层





应用领域



适用于工业与民用建筑的屋面和地下防水、防渗工程；

适用于游泳池、消防水池等构筑物防水工程；

适用于地铁、隧道、混凝土铺筑路面、桥面、污水处理场、垃圾掩埋场等市政工程防水、防渗工程；

适用于水渠、水池等水利设施防水工程。

不同胎基、表面卷材的适用范围：

聚酯胎卷材，适用于防水等级为I 、Ⅱ  级的屋面、地下工程；

玻纤毡卷材适用于多层防水中的底层防水；

玻纤增强聚酯毡卷材可用于机械固定单层防水，但需通过抗风荷载试验；

外露使用采用上表面隔离材料为不透明的矿物粒料的防水卷材；

地下工程防水宜采用表面材料为细砂的防水卷材。

包装贮运



• 包装：使用专用包装膜塑封包装。
• 贮    存：不同类型、规格的产品应分别存放、不应混杂。避免日晒雨淋，注意通风。贮存温度不应高于50℃，立放贮存只能单层，运输过程中立放不超过两层。在正常贮存、运输条件下，贮存期自生产日起为一年。
• 运   输：运输时防止倾斜或横压，必要时加盖苫布。

性能指标

执行标准：GB 18243-2008《塑性体改性沥青防水卷材》



序号	项 目		I		II
			PY	G	PY	G	PYG
1	可溶物含量 /g/m²≥	3mm	2100				一
		4mm	2900				一
		5mm	3500
		试验现象	—	胎基不燃	一	胎基不燃	一
2	耐热性	℃	110		130
		≤mm	2
		试验现象	无流淌、滴落
3	低温柔性/℃		-7                            -15
			无裂缝
4	不透水性/30 min		0.3MPa	0.2MPa	0.3MPa
5	拉力	最大峰拉力/(N/50mm)≥	500	350	800	500	900
		次高峰拉力/(N/50mm)≥	一	一	一	一	800
		试验现象	拉伸过程中，试件中部无沥青涂盖层开裂或与胎基分离现象
6	延伸率	最大峰时延伸率/%  ≥	25	一	40	一	一
		第二峰时延伸率/%≥	一		一		15
7	浸水后质量增加 /%       ≤	PE、S	1.0
		M	2.0
8	热老化	拉力保持率/%       ≥	90
		延伸率保持率/%      ≥	80
		低温柔性/℃	-2		-10
			无裂缝
		尺寸变化率/%       ≤	0.7	一	0.7	一	0.3
		质量损失/%         ≤	1.0
9	接缝剥离强度/(N/mm)                 ≥		1.0
10	矿物粒料粘附性b/g           ≤		2.0
11	钉杆撕裂强度a/N                     ≥		一				300
12	卷材下表面沥青涂盖层厚度/mm         ≥		1.0
13	人工气候加速老化	外观	无滑动、流淌、滴落
		拉力保持率/%        ≥	80
		低温柔性/℃	-2                            -10
					无裂缝
a仅适用于单层机械固定施工方式卷材。 b仅适用于矿物粒料表面的卷材。
