Chinese Chinese

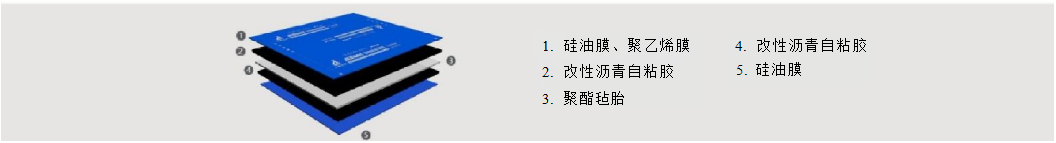

本产品是以沥青、SBS、浸水剂、活性剂等助剂合成的高聚物改性沥青为基料，以聚酯毡为胎体，双面或单面采用防粘材料 所制成的湿铺型防水卷材。在胶质中添加了独有的活性剂、浸水剂等助剂，增加了胶质的蠕变性，使其渗透到混凝土的孔隙和毛 细管中，形成物理吸附卯榫和化学交联作用，使卷材与基层牢固粘结，形成了全密闭、密封的防水层。
按粘结表面分为单面粘合 ( S) 、 双面粘合 ( D）。
厚 度：3.0mm;
幅 宽：1000mm;
公称面积：10m²。
按产品名称、本标准编号、类型、粘结表面、全厚度、面积顺序标记。
示例：10m²面积、3.0mm厚单面粘合I型沥青基聚酯毡胎湿铺防水卷材标记为：
湿铺防水卷材 GB/T 35467-2017-PY S 3.0-10
一种以水泥砂浆粘贴自粘卷材的施工方法，解决了自粘卷材在潮湿基面上施工的难题。在基层涂抹配套水泥浆，将卷材上表面的 隔离膜揭掉，铺贴在水泥浆上面，按要求处理好接缝搭接边。
施工要点：
◎基层应坚实、干净、并充分湿润，无积水。
◎配制水泥浆时应搅拌均匀，涂抹时应注意压实、抹平，厚度通常为3～5mm。
◎铺贴卷材时，用木抹子或橡胶板拍打卷材表面、提浆，使卷材与水泥砂浆紧密粘结。
◎搭接部位被污染时，需先清理干净，卷材搭接宽度不小于80mm。
适用于建筑地下及明挖法的车站底板及侧墙防水。
适用于非外露的屋面工程防水，特别适用于不能动用明火的防水工程。
执行标准GB/T 35467-2017《湿铺防水卷材》
| 序号 | 项 目 | 指标 | ||
| 1 | 可溶物含量/(g/m²) ≥ | 2100 | ||
|
2 |
拉伸性能 | 拉力/(N/50mm) ≥ | 500 | |
| 最大拉力时伸长率/% ≥ | 30 | |||
| 拉伸时现象 | 胶层与胎基无分离 | |||
| 3 | 撕裂力/N ≥ | 200 | ||
| 4 | 耐热性（70℃,2h） | 无流淌、滴落、滑移≤2mm | ||
| 5 | 低温柔性/(-20℃) | 无裂纹 | ||
| 6 | 不透水性（0.3MPa,120min） | 不透水 | ||
|
7 |
卷材与卷材剥离强度（搭接边）/(N/mm)≥ | 无处理 | 1.0 | |
| 浸水处理 | 0.8 | |||
| 热处理 | 0.8 | |||
| 8 | 渗油性/张数 ≤ | 2 | ||
| 9 | 持粘性/min ≥ | 30 | ||
| 10 | 与水泥砂浆剥离强度/(N/mm) ≥ | 无处理 | 1.5 | |
| 热处理 | 1.0 | |||
| 11 | 与水泥砂浆浸水后剥离强度/(N/mm) ≥ | 1.5 | ||
|
12 |
热老化 (80℃,168h) |
拉力保持率/% ≥ | 90 | |
| 伸长率保持率/% ≥ | 80 | |||
| 低温柔性/(-18℃) | 无裂纹 | |||
| 13 | 尺寸变化率/% | ±1.5 | ||
| 14 | 热稳定性 | 无起鼓、流淌、胎基边缘卷曲最大不超过边长1/4 | ||
